5 Min. Lesezeit

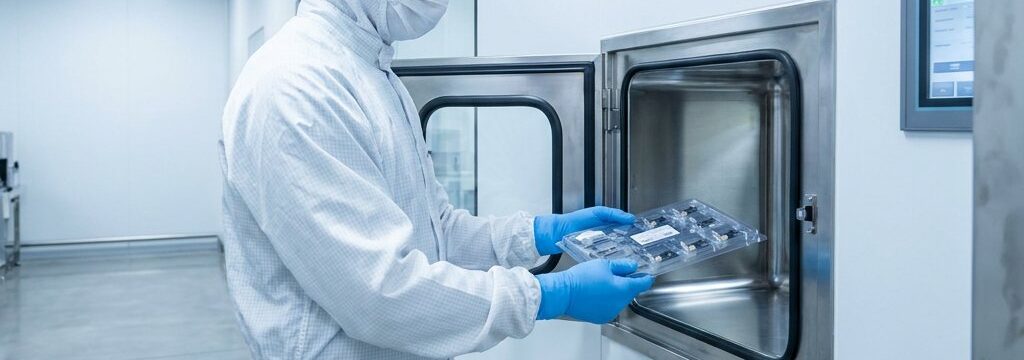

Eine Pass Box - oft auch Passbox oder Materialschleuse genannt - ermöglicht den sicheren Materialtransfer zwischen Bereichen mit unterschiedlichen Reinheitsanforderungen. Werkzeuge, Proben, Dokumente oder Verpackungen lassen sich übergeben, ohne dass Personal den Raumwechsel übernehmen muss. Das reduziert Störungen der Druckkaskade und senkt das Risiko von Kreuzkontamination.

Inhaltsverzeichnis

  1. 1Einsatz und Funktionsprinzip
  2. 2Statische oder dynamische Pass Box?
  3. 3Wichtige Auswahlkriterien
  4. 4Integration in das Reinraumkonzept

Wichtigste Punkte

  • Pass Box ermöglicht sicheren, personenneutralen Materialtransfer und reduziert Partikeleintrag sowie Störungen der Druckkaskade durch Tür‑Interlock.
  • Auswahl: statisch für geringeres Risiko, dynamisch mit Zusatzluftstrom/HEPA für kritischere Übergaben und höhere Klassen.
  • Entscheidend sind Abmessungen, Traglast, Türanschlag, Edelstahl‑Oberflächen, dichte Fugen und ein passendes mechanisches/elektronisches Interlock.
  • Frühzeitig in URS und Monitoring-Plan spezifizieren; nur notwendige Optionen (z. B. Sichtfenster, berührungslose Bedienung, UV‑C) vorsehen und Lufttechnik-Anbindung klären.
  • Pass Box erfüllt Anforderungen nicht allein: Sie muss in das Gesamtkonzept nach ISO 14644‑1/GMP integriert werden – inkl. Materialfluss, Schleusen, Reinigung, Qualifizierung und Wartung.

Einsatz und Funktionsprinzip

Entscheidend ist die Verriegelung beider Türen. Eine Seite bleibt geschlossen, solange die andere geöffnet ist. Dadurch werden Luftaustausch und Partikeleintrag minimiert und die Bedeutung einer kontrollierten Luftführung unterstrichen. In Reinräumen ist die Pass Box deshalb ein wichtiges Bindeglied zwischen Materialfluss, Hygiene und stabilem Betrieb. Hintergründe zu Druckstufen und Schleusenprinzipien finden Sie in Reinraum-Überdruck und Ventilation.

Statische oder dynamische Pass Box?

Welche Ausführung passt, hängt von Prozesskritikalität, der geforderten Reinraumklasse und dem Transfergut ab. Orientierung geben regulatorische Vorgaben: GMP Annex 1: Anforderungen an Reinräume.

Ausführung Typischer Einsatz Merkmale
Statisch Transfer zwischen kontrollierten Zonen mit geringerem Risiko Interlock, glatte Edelstahlflächen, gute Reinigbarkeit
Dynamisch Kritische Übergaben in höher klassifizierten Bereichen Zusatzluftstrom, häufig HEPA-Filtration, Einbindung in die Lufttechnik

Wichtige Auswahlkriterien

Bei Planung und Beschaffung sollten diese Punkte früh feststehen:

  • Innenmaß, Traglast und Türanschlag passend zum tatsächlichen Materialfluss
  • Edelstahl, glatte Oberflächen und dichte Fugen für sichere Reinigung
  • Mechanisches oder elektronisches Interlock passend zu Bedienung und Validierungsanforderungen
  • Anbindung an Druckstufen, Wandaufbau und vorhandene Lufttechnik
  • Optionen wie Sichtfenster, berührungslose Bedienung oder UV-C nur bei klarer prozessseitiger Notwendigkeit

Damit Anforderungen frühzeitig korrekt spezifiziert werden, unterstützt URS für Reinraumprojekte erstellen.

Integration in das Reinraumkonzept

Eine Pass Box erfüllt ISO 14644-1 oder GMP-Anforderungen nicht allein. Sie muss in das gesamte Reinraumkonzept passen – von Materialfluss und Dichtheit bis zu Reinigung, Qualifizierung, Wartung und der Ausgestaltung der Umkleide- und Schleusenbereiche. Die optimale Planung von Umkleiden und Schleusen richtet sich nach Prozess, Personalfluss und Hygienezielen.

Materialflüsse und Schleusen sollten in den Monitoring-Plan eingebunden werden.

Wie Transfers die Partikelbelastung beeinflussen und kontrolliert werden können, erläutert Partikelmessung im Reinraum.

Dekontamination und Reinigung beim Materialtransfer sind ebenso wichtig; praxisnahe Hinweise bietet Reinraum-Wartung und Inspektion. Ergänzend helfen klare Verhaltensregeln für das An- und Ablegen von Reinraumkleidung.

CSI bindet Pass Boxen als Teil modularer Turnkey-Reinräume in Design, Engineering, Build und Care ein.

Allgemeine Fragen

Wat is het verschil tussen een statische en dynamische pass box?

Im Sprachgebrauch meist keiner. Je nach Projekt kann Materialschleuse auch größere oder prozessspezifische Transferlösungen bezeichnen.

Heeft een pass box zelf een ISO-klasse?

Nein. HEPA-Filtration ist vor allem bei dynamischen Ausführungen sinnvoll, wenn der Transfer besonders kritisch ist oder das Lüftungskonzept dies verlangt.

Is UV in een pass box verplicht?

Nein. Relevant sind immer das Gesamtsystem, die Risikoanalyse und die sektorbezogenen Hygiene-, Sicherheits- und Validierungsanforderungen.

Wanneer kiest u voor een materiaalensluis in plaats van een pass box?

Im Sprachgebrauch meist keiner. Je nach Projekt kann Materialschleuse auch größere oder prozessspezifische Transferlösungen bezeichnen.

Wat bepaalt de kosten van een pass box?

Nein. HEPA-Filtration ist vor allem bei dynamischen Ausführungen sinnvoll, wenn der Transfer besonders kritisch ist oder das Lüftungskonzept dies verlangt.

Welk onderhoud heeft een pass box nodig?

Nein. Relevant sind immer das Gesamtsystem, die Risikoanalyse und die sektorbezogenen Hygiene-, Sicherheits- und Validierungsanforderungen.
